▲ ページの先頭へ

業務内容

Business Content

製品案内

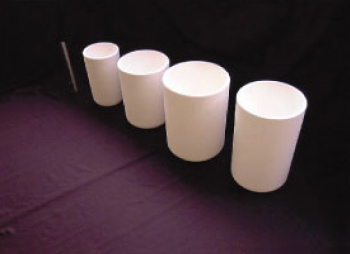

金属溶解用るつぼ

特徴
  1. 金属溶解用として使用されています。（1回使いきりとして多用されています）
  2. 不純物含有率が低いため、溶融金属との反応が少なく、製品への悪影響を抑えられます。
  3. 溶解した湯はきれいで、ドロスも減らせられます。
  4. 溶融金属との反応性を抑えたい場合は「R-6」が向いています。
  5. 金属を急加熱させたい場合は「E-3」が向いています。
  6. ご要望のサイズでの設計が可能です。
    ［最大サイズ（参考）：Φ250×350H（mm）；肉厚13mm］
Table1. 他社製品との特性値比較
項目 単位 ナリタ 他社-1 他社-2
R-6 E-3
三点曲げ強度 MPa 15.1 14.2 9.8 9.1
見かけ気孔率 ％ 23.3 24.4 29.5 21.2
吸水率 ％ 10.0 11.1 13.3 8.8
嵩密度 g/cm3 2.3 2.2 2.2 2.4
見かけ密度 g/cm3 3.0 2.9 3.1 3.1

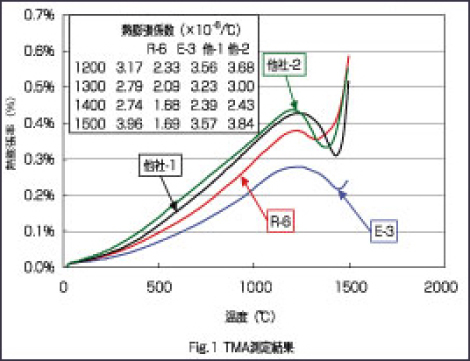

C.T.E.
（RT～1,200°C）		 ×10-6/°C 3.17 2.33 3.56 3.68
安全使用温度 °C 1,200 1,200 － －
実績使用温度 °C 1,600 1,600 － －

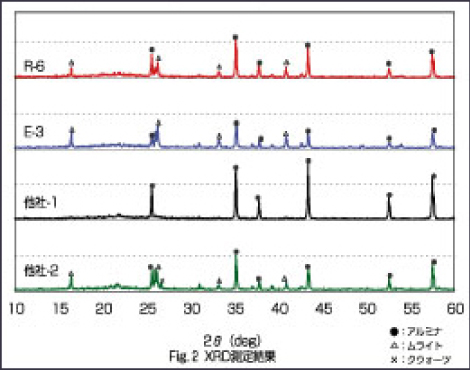

Table2. 化学組成
項目 単位 ナリタ 他社-1 他社-2
R-6 E-3
Al2O3 mass% 63.54 57.11 66.14 64.72
SiO2 35.83 41.90 33.22 34.60
Fe2O3 0.17 0.36 0.13 0.09
TiO2 0.10 0.17 0.17 0.29
CaO 0.06 0.09 0.05 0.04
MgO 0.06 0.08 0.05 0.03
Na2O 0.17 0.22 0.14 0.15
K2O 0.07 0.07 0.10 0.08
Total mass% 100.00 100.00 100.00 100.00

※他社の数値は弊社での調査による値です。
※上記の値は、いずれも素材の代表値です。保証値ではありません。

採用に関するお問い合わせ先

担当部署：
開発営業部
TEL：
0561-82-6138
FAX：
0561-94-9677
お問い合わせフォームはこちらから
