▲ ページの先頭へ

業務内容

Business Content

製品案内

耐火物

特徴
  1. 各種熱処理を行うときの治具・容器として使用されています。
  2. 棚板、ツク（支柱）、セッターなど様々な形状品を作製可能です。
  3. 製品は圧力鋳込みで作製しますので、表面が滑らかです。
  4. 複雑形状にも対応可能ですが、成形方法の性質上、肉厚は15mm程度が一般的です。
  5. 用途に応じて3種類の素地から選択してください。
各素地の特性一覧表
当社No.   A-1 IN-100 TN-42 ANC A-2N TM-70
気孔率   ％ 32 30 28 35.6 24.2 27.1
吸水率 ％ 19 14 13 11.5 19.4 11.8
嵩密度 g/cm3 1.8 2.1 2.1 2.1 1.8 2.3
見掛け密度 g/cm3 2.6 3 2.9 2.8 2.9 3.2
線膨張係数 RT～900°C 1/°C
（×10-6）		 4 7 5
RT～1000°C 2.8 2.65 5.29
安全使用温度 °C 1150 1150 1150 1300 1300 1300
曲げ強さ MPa 20 38 41 16.5 15.2 30
化学成分 SiO2 54.0% Al2O3 58.1% Al2O3 52.6% Al2O3 55.0% Al2O3 49.7% Al2O3 74.0%
Al2O3 37.5% SiO2 36.4% SiO2 39.7% SiO2 39.0% SiO2 42.5% SiO2 24.2%
MgO 6.2% CaO 2.0% MgO 2.7% MgO 4.6% MgO 5.9% Fe2O3 0.6%
Fe2O3 0.9% Fe2O3 1.3% CaO 2.1% Fe2O3 0.6% Fe2O3 0.7% Na2O 0.4%
TiO2 0.6% K2O 1.0% BaO 1.8% Na2O 0.3% K2O 0.5% TiO2 0.3%
K2O 0.6% TiO2 0.6% Fe2O3 0.5% K2O 0.3% TiO2 0.3% K2O 0.2%
CaO 0.1% MgO 0.3% TiO2 0.3% TiO2 0.2% Na2O 0.3% CaO 0.2%
Na2O 0.1% Na2O 0.3% K2O 0.3% CaO 0.2% CaO 0.1% MgO 0.2%

※上記の値はいずれもカタログ値です。保証値ではありません。

製品写真（参考）

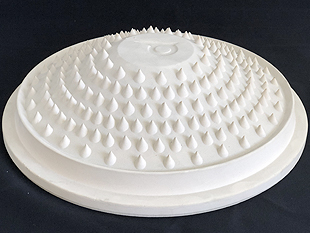

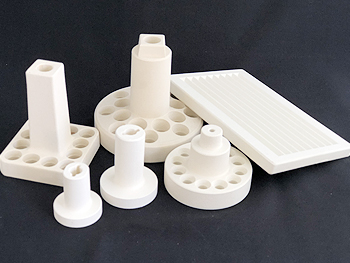

  • 治具

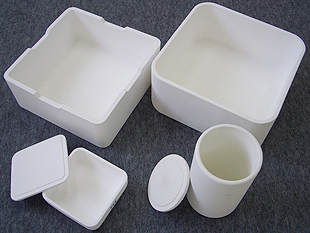

  • サヤ・るつぼ

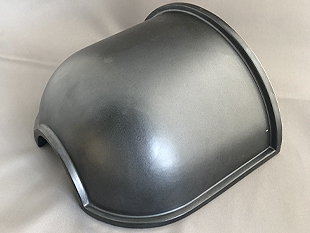

  • 大物形状品

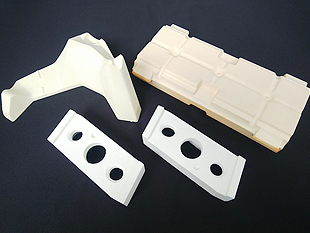

  • 大物形状品

採用に関するお問い合わせ先

担当部署：
開発営業部
TEL：
0561-82-6138
FAX：
0561-94-9677
お問い合わせフォームはこちらから
